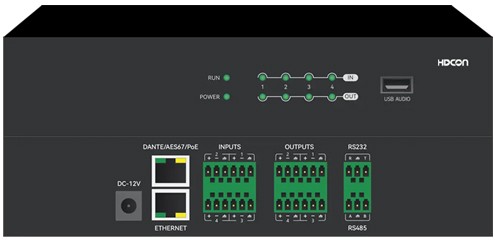

HT-NL0404A



基本信息

HT-NL0404A网络数字音频处理器支持4路平衡式话筒/线路输入，具有48V幻象供电软开关，4路平衡式线路输出，同时支持4路AES67数字音频信号输入，4路AES67数字音频信号输出。支持反馈抑制、噪声抑制、自动增益、回声消除、噪声增益补偿、自动混音、中控控制等功能。

HT-NL0404A网络数字音频处理器采用ADI SHARC 21489的处理芯片，它基于64位浮点DSP引擎、功能强大的数字音频信号处理平台。HT-NL0404A提供了广泛的数字处理工具，用于音频系统设计、配置和优化。DSP Controller软件可以完全控制和管理整个系列的DSP，以及其所有的处理功能，主要包括：AFC、AEC、ANS、ANC、AM、AGC、Ducker、PEQ、GEQ、延时、分频等功能。

直观的图形操作界面是DSP Controller软件的主要组成部分，可以在单一窗口中快速、便捷的查看所有信号通道。在这种用户友好的环境中，音频系统设计师或安装者能够清楚的查看并调整所有的输入电平、音频DSP处理参数、混音关系以及输出电平。

HT-NL0404A网络数字音频处理器是带AES67网络数字协议的产品，主要是面向会议、多功能厅、礼堂等场景研发的音频处理器；内置6A音频算法和丰富的功能模块，同时它还具备声、光、电的控制能力，设备统一管理，可跨平台的用户操作界面等功能。


产品特征

Ø  处理器：ADI SHARC 21489@450 MHz SIMD

Ø  DSP处理能力：400 MIPS，1.6 GFLOPS

Ø  模拟输入通道：4路平衡式话筒/线路输入，具有48V幻象供电软开关

Ø  模拟输出通道：4路平衡式线路输出

Ø  AES67输入通道：4路数字信号输入

Ø  AES67输出通道：4路数字信号输出

Ø  采样率：48 kHz，±100 ppm

Ø  输入动态范围：113dB

Ø  输出动态范围：113dB

Ø  THD+N：<-95dB @17dBu

Ø  内置两进两出的USB声卡，支持音乐播放、录制和软视频会议

Ø  (如：ZOOM，腾讯会议，钉钉会议等)

Ø  两通道独立AEC，尾长时间：512ms；收敛率：60dB/S； 回声消除幅度：60dB

Ø  独立通道的AFC(反馈抑制)，采用陷波式算法

Ø  传声增益提升幅度：10dB

Ø  噪声抑制(ANS)，信噪比提升18dB

Ø  8段英式参量均衡，提供5种滤波器选择：Parametric,Lowshelf,Highshelf,Lowpass,Highpass

Ø  提供设备路由信息功能，能够让用户查看设备信息和音频路由等

Ø  提供终端用户订制操作界面，最大支持30台设备同一个界面管理


技术参数

处理器

ADI SHARC 21489@450 MHz SIMD x1

模拟输入通道

4路

模拟输出通道

4路

AES67数字输入通道

4路

AES67数字输出通道

4路

USB声卡

2进2出

采样率

48K/24bit

输入增益

0/6/12/18/24/30/36/42/48 dB

幻象电源

+48V/10mA max

频率响应(20~20kHz)

±0.3dB

最大电平

+18dBu

THD+N

<-95dB @17dBu

输入动态范围

113dB

输出动态范围

113dB

通道隔离度 @1kHz

108dB

输入阻抗(平衡接法)

5.4KΩ

输出阻抗(平衡接法)

600Ω

系统延时

<3ms

工作电源

DC12V/PoE48V

尺寸（宽x深x高）

215 x 162x 44mm

运输重量

2KG
