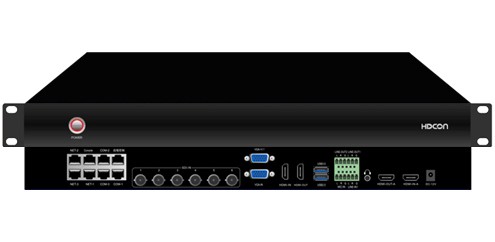

RS800



基本信息

RS800是一款集课件录制、直播、点播、智能导播、存储等多功能于一体的集成录播设备，基于嵌入式硬件架构设计，产品高度稳定，性能强大。设备接口丰富，具有6路SDI+1路VGA+2路HDMI输入接口，最大可支持8路视频信号同时输入采集录制。支持电影模式+资源模式并存的同步录制和直播，PGM画面支持画中画、1/2/3/4//6分屏模式显示和录制。录播主机RS800搭配华腾录播触控屏，让用户的操作更灵活、快捷。结合华腾教育录播系统资源管理平台、导播巡课平台可实现各种不同场景的应用需求。

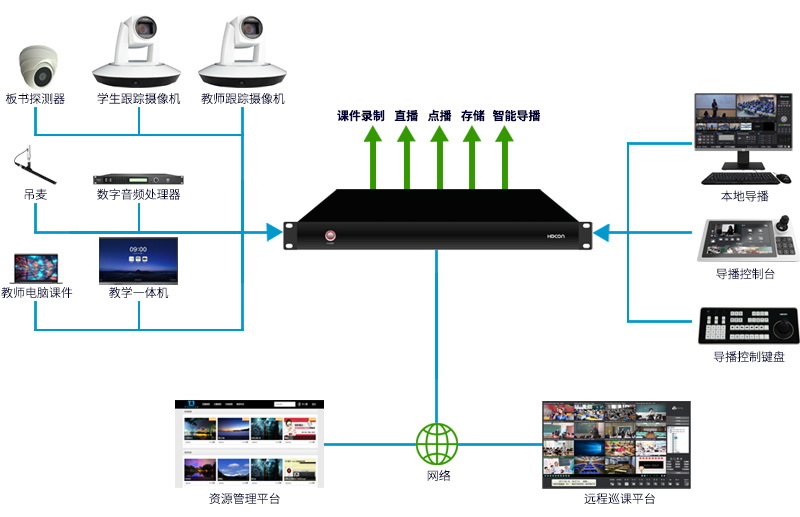

应用场景图


产品特征

一体化纯嵌入式设计，支持7*24小时稳定工作。

跟踪、录制、导播、直播一机完成。

性能强大，支持8路视频信号同步采集录制。

通过本地界面直接进行相关操作，本地导播无延时。

配套11.6寸录播高清触控导播台，触摸式操作，用户交互体验更好。

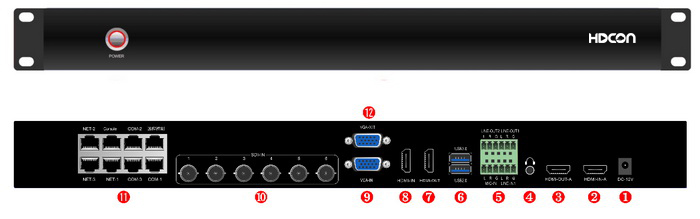

序号

接口

说明

1

DC 12V

设备电源接口，接DC 12/3A电源

2

HDMI-IN-A

HDMI视频信号输入接口，支持音频

3

HDMI-OUT-A

输出PGM画面，HDMI内嵌音频

4

监听

3.5mm耳机监听接口，监听PGM声音

5

LINE-IN/MIC-IN、LINE-OUT

3pin凤凰头，音频输入和输出接口

6

USB

USB2.0和USB3.0接口，设备外接U盘、移动硬盘录制或拷贝文件，外接鼠标本地导播操作

7

HDMI-OUT

输出PGM画面，HDMI内嵌音频

8

HDMI-IN

电脑信号HDMI输入，支持音频，与VGA-IN二选一使用

9

VGA-IN

电脑信号VGA输入，与HDMI-IN二选一使用

10

SDI-IN

摄像机视频信号输入接口，支持6路1080P同时输入

11

COM、NET

NET为网络接口，共3个。其它为RS485/RS232控制接口

12

VGA-OUT

导播界面视频输出，用于本地导播操作



技术参数

系统结构

嵌入式Linux系统

视频输入接口

6路SDI，2路HDMI，1路VGA

视频输出接口

2路HDMI，1路VGA

视频显示

PGM支持单画面、画中画、画外画、1/2/3/4/6分屏

输入分辨率支持

HD/3G-SDI：1080P@25fps~1080P@60fps

VGA/HDMI：1024*768@60HZ~1920*1080@60HZ

音频输入

1路LINE-IN，3pin凤凰端子

1路MIC-IN，3pin凤凰端子

2路HDMI-IN，内嵌音频

音频输出

2路LINE-OUT，3pin凤凰端子

2路HDMI-IN，内嵌音频

音频编码

H.264

音频编码

AAC

视频输出格式

MP4

视频编码帧率

1～30fps

视频码率

50kbps~40Mbps可调

音频码率

8~420KB可调

数据存储

标配1T硬盘，支持扩展

RS485/RS232

5组RS485，3组RS232，RJ-45接口

电源输出

支持1组DC 12V/1A输出

网络

3个100M网口，RJ-45

USB接口

1个USB2.0，1个USB3.0

软件升级

支持网络升级、RS232串口升级

存储模式

支持内置硬盘、外接USB存储，USB导出，FTP下载

协议支持

RTMP、RTSP、UDP、TCP、FTP、DHCP、HTTP

电源

DC 12V/3A

设备尺寸

1U机架式
