TCK800

基本信息

TCK800T/S可同时输出双路4KP30高清画面满足各种教学录播的需求。

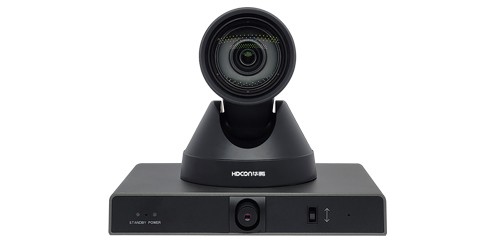

TCK800系列4K高清智能跟踪摄像机,采用教师跟踪算法和学生定位算法,持续跟踪和实时定位,支持双路画面同时输出,全景镜头和特写镜头最高可同时输出4KP30视频画面,满足各种教学场景需要。

产品特征

²  一体化设计

一体化集成设计,可同时输出全景和特写多路高清视频。

²  智能跟踪

内置图像识别和跟踪算法,无需任何辅助定位摄像机或跟踪主机即可实现平滑自然的跟踪效果,装配不同的摄像头,从而实现各种场景下跟踪需求。

²  镜头视角可调

全景机镜头视角可调节(-15°~ +15°),极大方便工程安装与调试。

²  71°广角镜头 + 12 倍光学变焦

高品质真 800 万超高解析度的 4K 超广角镜头,12 倍光学变焦,水平视场角可达 71°。

²  丰富完善的接口

支持HDMI 1.4b高清输出,配备3G-SDI接口,有效传输距离最高长达150米(1080P30)。

HDMI、LAN或3G-SDI、LAN可同时输出2路高清数字信号。

²  内置重力传感器 (可选)

支持图像自动翻转功能,方便工程安装使用

²  4K 超高清

采用 1/2.5 英 寸、最 大 851 万像素的高品质UHD CMOS传感器,可实现4K(3840x2160) 超高分辨率的优质图像。并且向下兼容 1080P、720P 等多种分辨率。

²  内置麦克风

内置麦克风阵列,可全向拾音,拾音距离高达 6 米,噪声抑制算法,让语音清晰呈现

技术参数

型号

TCK800T

TCK800S

特写摄像机

视频分辨率

HDMI:4K@30fps, 4K@25fps, 4K@29.97fps1080P@30fps,1080P@25fps
  SDI:1080P@30fps,1080P@25fps

传感器

1/2.5英寸, CMOS, 有效像素:851万

扫描方式

逐行

镜头

12x, f = 4.4mm ~ 52.8mm, F1.8 ~ F2.6

数字变焦

16x

最低照度

0.5Lux @ (F1.8, AGC ON)

快门

1/30s ~ 1/10000s

白平衡

自动, 室内,   室外, 一键式, 手动,指定色温

背光补偿

支持

数字降噪

3D数字降噪

信噪比

≥55dB

水平视场角

71° ~ 8.2°

垂直视场角

42.7° ~ 4.5°

水平转动范围

±170°

垂直转动范围

±30°

水平转动速度范围

1.61° ~ 75.56°/s

垂直转动速度范围

0.44° ~ 15°/s

水平、垂直翻转

支持

图像冻结

支持

预置位数量

255

预置位精度

0.1°

全景摄像机

信号系统

HDMI:4K@30fps, 4K@25fps, 4K@29.97fps1080P@30fps,1080P@25fps
  SDI:1080P@30fps,1080P@25fps

传感器类型

1/2.5英寸, CMOS, 有效像素:851万

扫描方式

逐行

镜头接口

M12镜头接口

焦距

f=8.0mm

f=1.97mm

水平视场角

48°

107°

最低照度

0.5 Lux @ (F1.8, AGC ON)

电子快门

1/30s ~ 1/10000s

白平衡

自动, 室内,   室外,  一键式, 手动,指定色温

数字降噪

3D数字降噪

背光补偿

支持

图像冻结

支持

水平、垂直翻转

支持

USB特性

支持操作系统

Windows XP, Windows Vista, Windows 7, Windows 8,   Mac OS X, Linux

色彩空间/压缩

YUV / H.264 / MJPEG /NV12

视频制式

YUY2 :最大1080P@30fps
  H.264 AVC: 最大2160P@30fps
  H.264 SVC: 最大2160P@30fps
  MJPEG: 最大2160P@30fps

USB音频

支持

USB视频通信协议

UVC 1.1 ~ UVC 1.5

UVC PTZ控制

支持

网络特性

视频编码标准

H.265/H.264/MJPEG

视频码流

第一码流、第二码流、第三码流、第四码流

第一码流、第二码分辨率

3840x2160,1920x1080,1280x720,1024x576,720x480,720x408,640x480,640x360

第二码流、第二码分辨率

720x480,720x408,640x360,480x320,320x240

视频码率

32kbps~51200kbps

码率控制

可变码率,固定码率

频率

50Hz: 1fps ~ 25fps, 60Hz: 1fps ~ 30fps

音频压缩标准

AAC、G711A

音频码率

48Kbps, 64Kbps, 96Kbps, 128Kbps

支持协议

TCP/IP,HTTP,RTSP,RTMP,Onvif,DHCP,GB/T28181,组播等

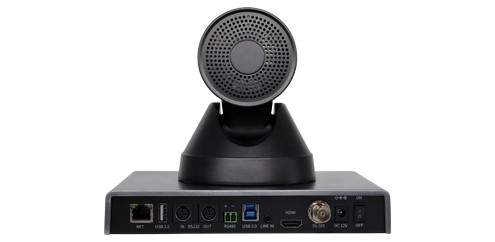

输入输出接口

高清输出

1路, HDMI: 版本2.0


1路, 3G-SDI: BNC类型, 800mVp-p,   75Ω, 遵循SMPTE 424M标准

网络接口

1路, RJ45: 10M / 100M /1000M 自适应以太网口;支持PoE+

音频接口

1路, Line In, 3.5mm 音频接口;

USB接口

1路, USB 3.0, Type-B插座;
  1路,USB2.0,Type-A插座

通讯接口

1路, RS232 In: 8针小型DIN, 最大距离30米, VISCA/Pelco-D/Pelco-P协议


1路, RS232 Out: 8针小型DIN, 最大距离30米, VISCA/Pelco-D/Pelco-P协议


1路, RS485: 2芯凤凰口, 最大距离: 1200米, VISCA/Pelco-D/Pelco-P协议

电源接口

1路, DC-005/Φ2.0类型(DC IN 12V)

一般规范

输入电压

DC 12V/PoE+(802.3at)

输入电流

2A(最大)

工作温度

-10°C ~ 40°C

储藏温度

-40°C ~ 60°C

功耗

18W(最大)

平均无故障时间

>30000小时

尺寸

200mm x 150mm x 165mm

净重

1.76Kg
