RN800





基本信息

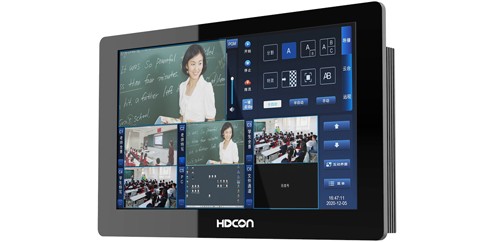

RN800是一款便携录播一体机。主机采用超静音结构设计，内嵌11.6寸液晶显示屏，支持触摸操作，该设备集课件录制、直播、点播、智能导播、存储等多功能于一体，基于ARM架构设计，产品高度稳定；可搭载最多3路POE的摄像机，音频支持2路线路输入外加4路MIC的接入，配合教室的多媒体及互动显示等设备，即可轻松实现同步课堂的布署。设备支持电影模式+资源模式同时录制和直播，画面支持1/2/3/4//6分屏、画中画模式显示和录制，可广泛应用于校园精品课堂建设、互动教学、校园活动直播、会议录播、新闻发布会/演唱会/户外体育运动等场合。设备支持8机位（6路SDI+1路HDMI+1路网络，支持1080P60高清输入）的音视频采集录制，配合跟踪系统实现全自动跟踪导播。录播主机RT680搭配触控屏，让用户的操作更灵活、快捷。结合教育录播系统资源管理平台、导播巡课平台可实现各种不同场景的应用需求。


产品特征

ü  配备11.6寸液晶触摸屏

ü  内置音频处理模块，可支持多路音频接入处理，解决同步课堂的回声处理。

ü  可接入3路POE的摄像机，采用一条网络实现视频、供电和控制，方便同步课堂视频系统的轻松搭建。

ü  内置视频矩阵，支持导播界面和PC画面的一键切换，支持外接大屏进行触控录播操作。

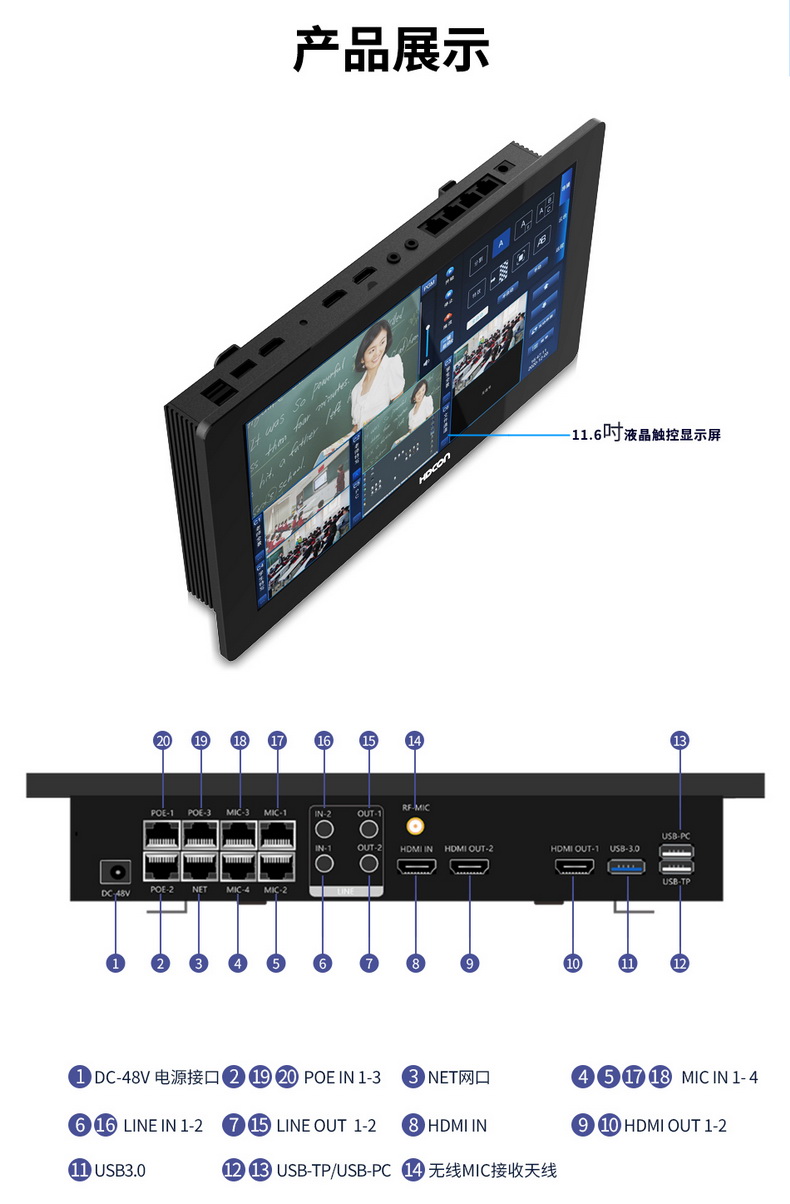

产品接口：


标号

接口标识

说明

1

DC-48V

电源接口

2

NET

RJ45*1,100MB

3

POE1-3

RJ45网络接口（带POE供电）

4

MIC 1-4

拾音麦音频输入

5

LINE IN 1-2

LINE OUT   1-2

3.5mm音频输入（line   in 1外接无线麦，line in 2接PC

3.5mm 音频输出，OUT1(SPK   out),OUT2(AEC out)

6

USB-PC

PC触控信号输入

7

USB-TP

用于外接触控屏

8

USB-3.0

USB2.0*1，USB3.0*1

9

HDMI-OUT-1-3

导播或者互动画面显示

10

HDMI-IN

视频信号输入接口，用作教学电脑或一体机信号输入


应用场景：


技术参数

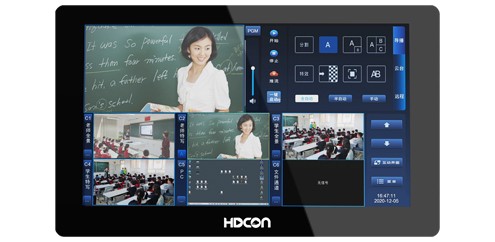

显示屏11.6吋液晶触摸屏;触控屏可直接预监到老师全景和特写、学生全景和特写及多媒体PC教学画面；便于老师独立录课操作，无需键鼠辅助操作
视频输入接口3路POE-IN,   1路HDMI(最大支持4K@30输入，带音频)
视频输出接口3路HDMI，支持1080@60
音频输入4路RJ45   (MIC)音频输入，2路3.5mm Line in 音频输入，1路RF-MIC无线麦接入
音频输出2路3.5mm   Line out音频输出，2路HDMI音频输出
视频编码H.264/H.265
音频编码录制编码支持AAC,   互动编码支持opus和ISAC
视频输出格式MP4
视频编码帧率5～30fps
视频码率500kbps~40Mbps可调
音频码率8~128KB可调
存储内置硬盘，标配SSD   120G，可外接USB存储，支持USB导出，支持FTP下载、上传录像、支持web端下载
网络1路1000M网口
USB1个USB-PC(PC触控信号输入)，1个USB-TP(用于外接触控屏)
软件升级支持网络升级、串口升级
协议支持RTMP、RTSP、UDP、TCP、FTP、DHCP、HTTP
电源DC   48V；
功能录播主机参数
采用ARM架构设计，系统稳定可靠，静音、无风扇，壁挂式安装
集录制/导播/互动/管理/存储/交换机/视频矩阵/音频处理器等功能于一体
支持同时连接2台非云台（4K）高清摄像机，录播主机支持自动搜索并一键绑定摄像机ID，无需每次开机重复设置且方便维护调试
支持双网段，主机外部通信网络和摄像机接入网络可设置为两个不同网段
内置音频处理模块,最多支持2路 MIC in、2路LINE in、无线麦和1路HDMI   in音频接入，同时解决同步课堂回声处理，无需外接任何音频处理设备。内置高清音频算法，集成自动噪声抑制（ANS)、自动增益控制（AGC)、自动回声消除(AEC),自动均衡，抗混响功能。
支持PC画面与导播画面一键切换，支持外接大屏进行触控录播操作
支持接入无线麦克风，可对教师声音进行精准清晰录制
导播参数
支持本地导播和Web远程导播
    本地导播：可直接在录播主机触控导播屏进行导播操作，保证导播具有较好的实时性和流畅性，本地导播延迟小于150ms
    远程导播：支持浏览器远程导播操作方式
视频H.264编码，音频AAC编码，音视频同步录制，录制的视频文件为标准的流媒体MP4格式。视频编码500Kbps～40Mbps可调，音频声道、采样率、位数、码率可调，最大支持码率128K
可提供接入2台非云台（4K）高清摄像机的4路图像画面接入、1路电脑画面、1路文件通道预览窗口，可直接点击预览窗口进行PGM画面切换
支持电影模式画面1/2/3/4/6分屏显示和录制
支持电影模式、电影模式（含本地导播画面和互动画面）和资源模式的两种录制模式。电影模式（含本地导播画面和互动画面）和资源模式录像可同步录制，即系统可同时录制生成6个以上的1080P的视频文件可供使用
支持双导播模式（2个PGM通道），可同时手动导播2个电影模式通道、同时录像和推流，2个电影模式通道可分别选择不同的画面进行导播切换，方便记录不同的直播画面和推送给不同的人员观看直播画面
支持设置定时录像，可根据课表提前设定好录像时间，自动录制
支持系统内进行系统重启，可设置定时重启
支持网络自动同步系统时间，无需手动设置
支持一键启动录制，提供手动、半自动、全自动三种录制模式
支持RTMP、TS推流功能，最多可以支持4路RTMP推流功能，实现与第三方平台和系统的推流对接
PGM和PGM2画面支持画中画、画外画、1/2/3/4/6分屏模式显示和录制，提供9种布局模式,支持自定义布局方式
录制的视频文件格式支持标准MP4，并且可自定义分片录制时长30-240分钟
支持用户在主机上随时查看已录制视频总容量，便于用户清楚了解主机硬盘使用情况
支持硬盘录像满后选择循环覆盖和停止录像
支持插入移动硬盘或U盘进行录像
支持用户随时通过录播主机查看已录制的视频，并可在录播主机中直接播放以查看录制效果，并可使用移动磁盘或硬盘拷贝
支持FTP远程自动上传录像，录制停止后自动上传视频文件到FTP服务器，支持断点续传
支持录播主机参数配置的导入导出，方便用户统一维护，快速进行升级和调试
导播主画面实时显示拾音麦克风音量大小，并以音频进度条的形式呈现，方便老师实时了解录音状态
系统内置同步课堂互动软件，可以轻松实现同步课堂、双师互动课堂
系统内需支持进行音频处理器设置，支持输入通道管理输入逻辑角色，可通过调节模拟增益和数字增益大小进行音量调节；支持输出通道管理输出逻辑角色，可通过调节模拟增益和数字增益大小进行音量调节；支持混音矩阵功能；支持AEC回声消除、AGC自动增益、ANS自动降噪和双工调节；音频处理器具有独立IP地址，支持通过web进行音频处理功能管理；为保证系统的稳定性，支持系统内对音频处理器进行重启和恢复出厂，不影响系统正常运行。
尺寸304mm   x 183mm x50mm
重量2.5Kg
