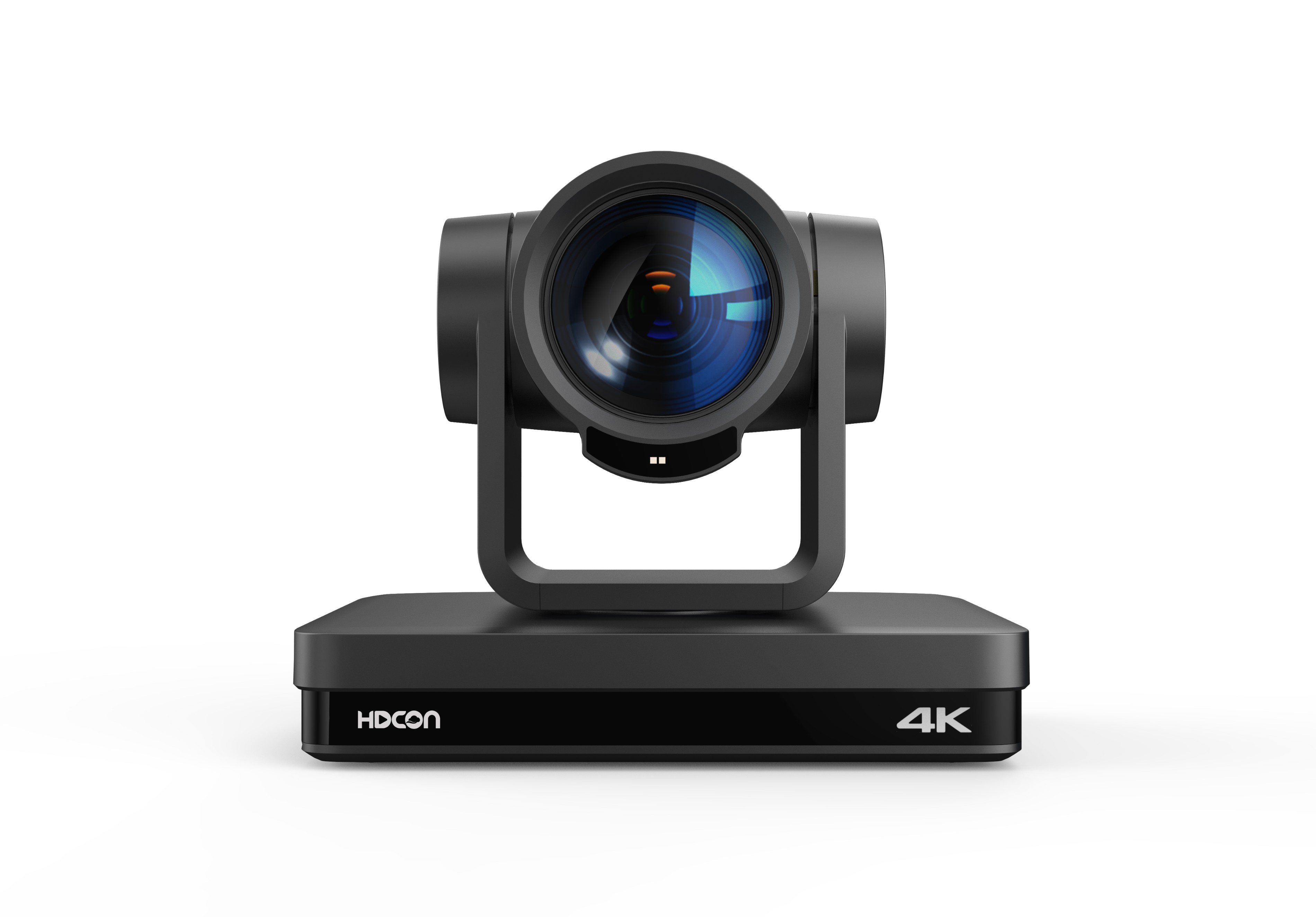

ZB680K

基本信息

ZB680K是一款为直播行业而做的全新4K高清直播摄像机。具有完善的功能、优异的性能、丰富的接口;ISP处理技术和算法,使得图像效果生动逼真、画面亮度均匀、光色层次感强、清晰度高、色彩还原性好。支持H.264编码,在低带宽下使得画面更加流畅、清晰。

产品特征

  • 4K超高清图像:采用1/2.8英寸高品质CMOS图像传感器,最大分辨率可达3840×2160,输出帧率高达30帧/秒,呈现清晰逼真的高清视频,生动地展现人物的表情和动作

  • 光学变倍镜12 光学变倍镜头、80.5°超大广角

  • 自动聚焦技术:自动聚焦算法使得镜头快速、准确、稳定地完成自动聚焦。

  • 激光测距仪:辅助聚焦,使聚焦速度更快更稳(有效距离4米)。

  • 低噪声高信噪比:低噪声CMOS有效地保证了摄像机视频的超高信噪比。采用2D、3D降噪技术,进一步降低了噪声,同时又能确保图像清晰度。

  • 多种视频输出接口:支持HDMI、USB3.0、LAN支持音视频同时输出;LAN接口支持POE供电。

  • 多种音视频压缩标准:支持 YUY2、MJPEG、H.264、NV12 视频编码格式,MJPEG、H.264支持高达3840×2160分辨率30帧/秒压缩;支持AAC、MP3、G.711A音频压缩。

  • 音频输入接口:支持AAC、MP3、G.711A音频编码,AAC、MP3编码支持16000、32000、44100、48000采样频率。

  • 内置重力感应器:内置重力感应器,支持云台自动翻转功能,方便工程安装。

  • 多种网络协议:支持ONVIF、GB/T28181、RTSP、RTMP、VISCA OVER IP、IP VISCA、RTMPS、SRT协议;支持RTMP推送模式,轻松链接流媒体服务器(Wowza、FMS);支持RTP组播模式。

  • 控制接口:RS422兼容RS485、RS232-IN、RS232-OUT,RS232接口支持级联。

  • 多种控制协议:支持VISCA、PELCO-D、PELCO-P协议,支持自动识别协议。

  • 超级静音云台:采用高精度步进电机以及精密电机驱动控制器,确保云台低速运行平稳,并且无噪声。

  • 多预置位:支持多达255个预置位(遥控器设置调用为10个)。

  • 应用场所多:会议、教育、直播、医疗、政务、云视频、协同办公、多媒体融合、应急指挥、广播、司法、公安、军队等系统应用。


技术参数

摄像机、镜头参数

图像传感器

1/2.8英寸高品质CMOS传感器

有效像素

851万、16:9

视频信号

HDMI输出支持的视频格式包括

4KP30、4KP25、1080P30、1080P25、1080P29.97;

USB3.0输出支持视频格式包括

YUY2/NV12 支持

1920×1080/1080×1920/1280×720/720×1080P30/25/20/15/10/5fps;

MJPEG/H.264支持

3840×2160/2160×3840/1920×1080/1080×1920/1600×896/1280×720

/720×1280P30/25/20/15/10/5fps

镜头光学变倍

12倍光学变焦

视角

水平:7.6°(窄角)~80.5°(广角)

光圈系数

F1.8 ~ F3.6±5%

最低照度

0.5Lux(F1.8, AGC ON)

数字降噪

2D﹠3D数字降噪

白平衡

自动/手动/一键白平衡/指定色温

聚焦模式

自动/手动/一键聚焦

曝光模式

自动、手动、快门优先、光圈优先、亮度优先

光圈

F1.8 ~ F11、CLOSE

快门速度

1/25~1/10000

背光补偿

开/关

动态范围

关闭、1 ~ 8

视频调节

亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线

信噪比

>50dB

接口功能性能

产品接口

HDMI、LAN(POE)、USB3.0(B型兼容USB2.0)、A-IN、RS232-IN、RS232-OUT、RS422(兼容RS485)、旋转拨码、DC12V电源、电源开关

视频输出接口

HDMI、LAN、USB3.0

视频压缩格式

LAN接口支持:H.264、H.265

USB 3.0接口支持:MJPG、H264、YUY2、NV12

音频输入接口

双声道3.5mm线性输入

音频输出接口

HDMI、LAN、USB3.0

音频压缩格式

AAC、MP3、G.711A

网络接口

10M/100M/1000M自适应以太网口,支持POE供电,支持音视频输出

网络协议

RTSP、RTMP、ONVIF、GB/T28181、VISCA   OVER IP、IP VISCA、RTMPS、SRT,支持远程升级、远程重启、远程复位

控制接口

RS232-IN、RS232-OUT、RS422兼容RS485

串口通讯协议

VISCA/Pelco-D/Pelco-P;支持波特率115200/38400/9600/4800/2400

USB通讯协议

UVC(视频通讯协议),UAC(音频通讯协议)

电源接口

HEC3800电源插座(DC12V)

电源适配器

输入AC110V~AC220V ;输出DC12V/2.5A

输入电压

DC12V±10%

输入电流

<1A

整机功耗

<12W

云台参数

水平转动

-170°~+170°

俯仰转动

-30°~+90°

水平控制速度

0.1°/s~60°/s

俯仰控制速度

0.1°/s~45°/s

预置位速度

水平:60°/s,俯仰:45°/s

预置位数量

用户最多可设置255个预置位(遥控器10个)

其它参数

储藏温度

-10℃~+70℃

储藏湿度

20%~95%

工作温度

-10℃~+50℃

工作湿度

20%~80%

尺寸

181(长)mm×115mm(宽)×149mm(高)

重量(约)

约1.2kg

使用环境

室内

附件

随机附件

电源适配器、RS232控制线、USB3.0连接线、遥控器、说明书、保修卡&合格证

配附

安装支架
