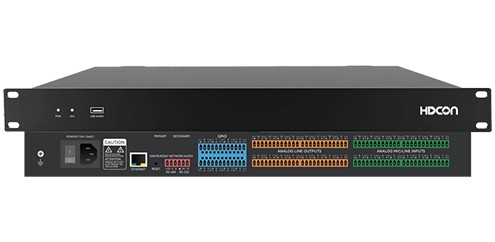

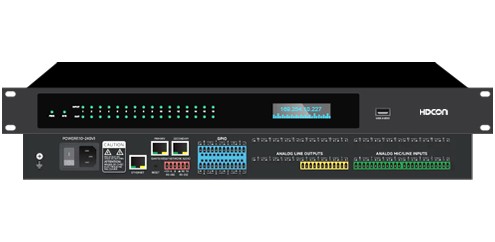

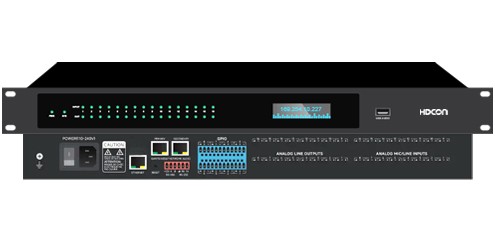

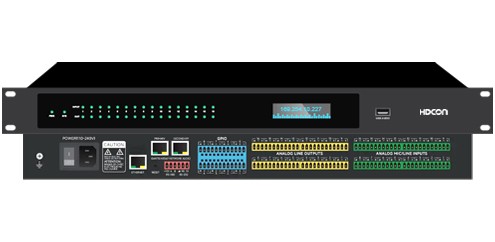

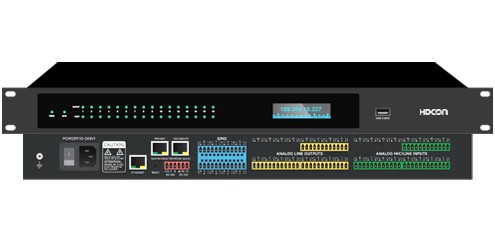

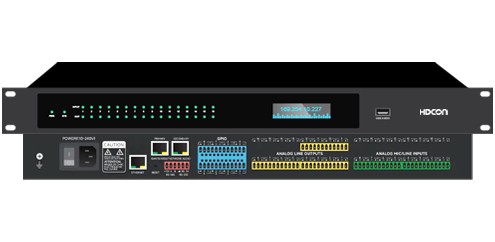

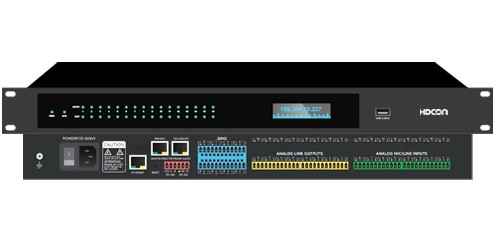

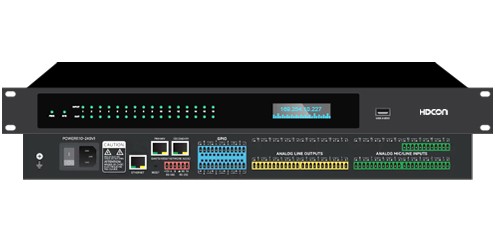

NLA系列










基本信息

NLA系列数字音频处理器采用ADI SHARC 21489的处理芯片，它基于64位浮点DSP引擎、功能强大的数字音频信号处理平台。NLA系列产品提供了广泛的数字处理工具，用于音频系统设计、配置和优化。DSP Controller软件可以完全控制和管理整个系列的DSP，以及其所有的处理功能，主要包括：AFC、AEC、ANS、ANC、AM、AGC、Ducker、PEQ、GEQ、延时、分频等功能。

直观的图形操作界面是DSP Controller软件的主要组成部分，可以在单一窗口中快速、便捷的查看所有信号通道。在这种用户友好的环境中，音频系统设计师或安装者能够清楚的查看并调整所有的输入电平、音频DSP处理参数、混音关系以及输出电平。

NLA系列数字音频处理器是带AES67网络数字协议的产品，主要是面向会议、多功能厅、礼堂等场景研发的音频处理器；内置6A音频算法和丰富的功能模块，同时它还具备声、光、电的控制能力，设备统一管理，可跨平台的用户操作界面等功能。


产品特征

Ø  处理器：ADI SHARC 21489@450 MHz SIMD

Ø  DSP处理能力：400 MIPS，1.6 GFLOPS

Ø  OLED显示屏：2.23英寸

Ø  模拟输入通道：8/12/16

Ø  模拟输出通道：4/8/12/16

Ø  AES67输入通道：8/16/32

Ø  AES67输出通道：8/16/32

Ø  采样率：48 kHz，± 100 ppm

Ø  输入动态范围：113dB

Ø  输出动态范围：113dB

Ø  THD+N：<-95dB @17dBu

Ø  处理模块为可配置式，根据需求自由更换

Ø  提供8台设备同时在线操作

Ø  内置一进一出的USB声卡，支持音乐播放、录制和软视频会议(如：ZOOM，腾讯会议，钉钉会议等)

Ø  (如：ZOOM，腾讯会议，钉钉会议等)

Ø  总线式AEC，尾长时间：512ms；收敛率：60dB/S；回声消除幅度：60dB

Ø  独立通道的AFC(反馈抑制)，采用陷波式算法，传声增益提升幅度：10dB

Ø  噪声抑制(ANS)，信噪比提升18dB

Ø  闪避器(Ducker)、噪声增益补偿器(ANC)、增益共享自动混音(Gain-Sharing Auto Mixer)、门限自动混音（Gating Automixer）

Ø  12段英式参量均衡，提供5种滤波器选择：Parametric,Lowshelf,Highshelf,Lowpass,Highpass

Ø  提供设备路由信息功能，能够让用户查看设备信息和音频路由等

Ø  提供终端用户订制操作界面，最大支持30台设备同一个界面管理

Ø  支持摄像跟踪

Ø  具有8路GPIO

Ø  具有中央控制功能，支持RS232、RS485、UDP三种控制方式，可对系统中的电源、信号切换、环境控制、音频等整体控制，实现一键开启系统所需要的功能


技术参数

型号HT-NL0804AHT-NL0808AHT-NL0812AHT-NL1208AHT-NL1212AHT-NL1212A16HT-NL1608AHT-NL1616A
模拟输入通道8路8路8路12路12路12路16路16路
模拟输出通道4路8路12路8路12路12路8路16路
AES67输入通道8路16路
AES67输出通道8路16路
GPIO8路
USB声卡1进1出
OLED显示屏2.23英寸
处理器ADI SHARC 21489@450MHz SIMDX1ADI SHARC 21489@450MHz SIMDX2
采样率/量化位数48kHz/24bit 40bit DSP浮点运算引擎
输入增益0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48   dB
幻象电源+48V/10mA max
频率响应20Hz~20kHz（±0.3dB）
最大电平+18dBu
THD+N≤0.002%（1kHz，+4dBuA计权）
输入动态范围113dB
输出动态范围113dB
通道隔离度 @1kHz108dB
输入阻抗(平衡接法)5.4KΩ
输出阻抗(平衡接法)600Ω
系统延时<3ms
工作电源AC110~240V, 50Hz/60Hz
尺寸（宽x深x高）482 x 260 x 45mm
运输重量4kg


型号HT-NL3232A
模拟输入通道数量32路
模拟输出通道数量32路
AES67输入通道数量32路
AES67输出通道数量32路
GPIO8路
USB声卡1进1出
OLED显示屏2.23英寸
处理器ADI SHARC 21489@450MHz SIMD x2
采样率48K/24bit
频率响应20Hz~20kHz（±0.15dB）
系统延时<6ms
工作电源AC110~240V,50Hz/60Hz
尺寸（宽x深x高）482x260x45mm
运输重量3.62kg
