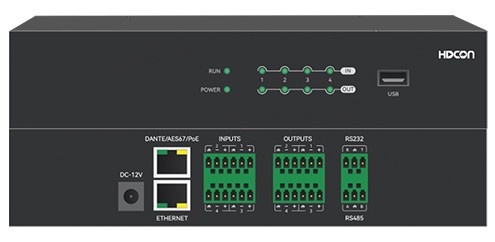

ADI系列



基本信息

ADI系列数字音频处理器采用ADI SHARC 21489的处理芯片，基于64位浮点DSP引擎、功能强大的数字音频信号处理平台。ADI系列产品提供了广泛的数字处理工具，用于音频系统设计、配置和优化。DSP Controller软件可以完全控制和管理整个系列的DSP，以及其所有的处理功能，主要包括：AFC、AEC、ANS、 ANC、AM、AGC、Ducker、PEQ、GEQ、延时、分频等功能。

直观的图形操作界面是DSP Controller软件的主要组成部分，可以在单一窗口中快速、便捷的查看所有信号通道。在这种用户友好的环境中，音频系统设计师或安装者能够清楚的查看并调整所有的输入电平、音频DSP处理参数、混音关系以及输出电平。

ADI系列数字音频处理器主要是面向会议、多功能厅、礼堂等场景研发的音频处理器；内置6A音频算法和丰富的功能模块，同时它还具备声、光、电的控制能力，设备统一管理，可跨平台的用户操作界面等功能。


产品特征

Ø  处理器：ADI SHARC 21489@450 MHz SIMD

Ø  DSP处理能力：400 MIPS，1.6 GFLOPS

Ø  模拟输入通道：4

Ø  模拟输出通道：4

Ø  Dante/AES67输入通道：4

Ø  Dante/AES67输出通道：4

Ø  采样率：48 kHz，± 100 ppm

Ø  输入动态范围：113dB

Ø  输出动态范围：113dB

Ø  THD+N：<-95dB @17dBu

Ø  内置两进两出的USB声卡，支持音乐播放、录制和软视频会议

Ø  (如：ZOOM，腾讯会议，钉钉会议等)

Ø  两通道独立AEC，尾长时间：512ms；收敛率：60dB/S； 回声消除幅度：60dB

Ø  独立通道的AFC(反馈抑制)，采用陷波式算法

Ø  传声增益提升幅度：10dB

Ø  噪声抑制(ANS)，信噪比提升18dB

Ø  8段英式参量均衡，提供5种滤波器选择：Parametric,Lowshelf,Highshelf,Lowpass,Highpass

Ø  提供设备路由信息功能，能够让用户查看设备信息和音频路由等

Ø  提供终端用户订制操作界面，最大支持30台设备同一个界面管理


技术参数

型号HT-ADI0404HT-ADI0404AHT-ADI0404D
模拟输入通道数量444
模拟输出通道数量444
AES67输入通道数量不支持4不支持
AES67输出通道数量不支持4不支持
Dante输入通道数量不支持不支持4
Dante输出通道数量不支持不支持4
处理器ADI SHARC 21489@450 MHz SIMD x1
采样率48K/24bit
输入增益0/6/12/18/24/30/36/42/48 dB
幻象电源+48V/10mA max
频率响应(20~20kHz)±0.3dB
最大电平+18dBu
THD+N<-95dB @17dBu
输入动态范围113dB
输出动态范围113dB
通道隔离度 @1kHz108dB
输入阻抗(平衡接法)5.4KΩ
输出阻抗(平衡接法)600Ω
系统延时<3ms
工作电源DC12V/PoE48V
尺寸（宽x深x高）215 x 162x 44mm
运输重量2KG
