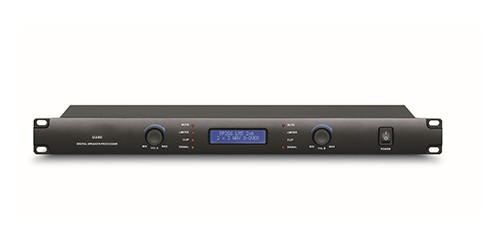

D240

基本信息

  • 精选双精度的DSP处理器和32bit的内部数据通道,具有特别宽阔的动态范围和优良的音质。

  • 采样率高,损耗低,动态范围可达>108dB。

  • 方便灵活多分频模式,D240A 2路输入4路输出的,可设置成4种模式,包括2X2路分频、3+1路分频、4路分频和2路超低音分频,并带有限幅器

  • 每个参数段的增益调整范围为+15dB至-30dB,中心频率范围为20HZ-20KHZ,Qs范围为0.4到128,每个通道输入均带有15段图示均衡(GEQ)和9段参量均衡(PEQ),输出均带有8段参量均衡,均衡器(PEQ)带宽范围为1/36到4倍频程(Oct),参数可进行大范围调整,用于优化系统的频率响应。

  • 每个输出通道都有一个独立的限幅器,其启动时间、释放时间和门槛值等参数均可在大范围内调整;输出电平表显示是相对于门槛值的动态余量,电平表的时间常数会自动跟踪限幅器的时间常数,使指示更加精确。

  • 可变的高通虑波器和低通虑波器的斜率可设置为:6dB、12dB、18dB、24dB或48dB每倍频程,并可选择其响应为:巴特沃斯(Butterworth)、林克维茨-瑞莱(Linkwitz-Riley)、贝塞儿(Bessel)及12dB的多种可变值斜率选择;高通及低通虑波器的参数可以独立调整,能够实现不对称的分频功能。

  • 输入通道矩阵控制。灵活实用的输入、输出通道复制和链接功能,对系统各通道参数进行调整时更快捷、方便。

  • 三个电压传感型360°旋转编码器,用于控制虑波器的参数,操作方便且符合一般人的操作习惯。在调整时,在显示屏(LCD)上会同步显示出虑波器的各项参数值。

  • 每路输入、输出通道延时独立可调整,最大延时为6.979mS,最小调整步距为0.021mS。

  • 20个用户存储器。USB和RS232接口,可连接外部控制器,友好直观的电脑操作界面, 以及多级完善的安全锁功能。

  • 20X2蓝色背光源白色字符LCD显示屏,显示更直观。


产品特征

技术参数

输入:

        阻抗>10KΩ,电子平衡输入

        共模抑制比>65db(50Hz-10KHz)

输出:

        阻抗<60Ω,电子平衡输出

        输出最大电平:Vpp=4V 平衡,Vpp=7.6V非平衡

        频率响应:20Hz-20.0kHz ±0.5dB

动态范围:

        失真:0.01%(THD)

        最大延时:6.979mS,最小调整步距为0.021mS

        输出增益:-40dB-+6dB  可调,调整步距为 0.1dB

        输入增益:-40dB-+6dB  可调,调整步距为 0.1dB

图示均衡滤波器:

        15段/每路输入

参量均衡滤波器:

        8段/每路输出,9段/每路输入

        滤波器增益:+15dB  至 -30dB,步距为 0.1dB

        中心频点:20Hz - 20kHz,1/36倍频程(368个ISO频率)

        滤波器Q值/ Bw值:0.5-128/2.0-0.008(切换成高、低通响应)

高通低通滤波器(HPF&LPF):

       滤波器:每路输出都有 1 个高通和低通滤波器

        频率(高通):20Hz-20kHz,1/36倍频程

        频率(低通):20Hz-20kHz,1/36倍频程

        响应曲线:巴特沃斯:6dB、12dB、18dB、24dB、48dB

贝塞尔:

        12dB、18dB、24dB、48dB

林克维茨 -  瑞莱:

        12dB、24dB、48dB

限制器(Limiter):

        门限值(Level) : -10dBu  -  +15dBu

        启动时间:0.3-90mS

        释放时间:启动时间的 2倍、4倍、8倍、16倍或32倍

显示:

        20×2蓝背光白字符LCD

        输入电平指示:-24dB、-18dB、-12dB、-6dB、0dB、Clip

        输出电平指示:-24dB、-18dB、-12dB、-6dB、0dB、Clip

连接:

       输入:XLR-3F

       输出:XLR-3M

       RS232:9针母串口座

       USB:方型USB座

电源:

       输入电源:90V-240VAC  50Hz-60Hz

       保险丝:F 1A/250VAC

重量:

       2.8KG

尺寸:

       482mm×44mm×180mm
